こんにちは。
時間がたってしまいましたが、下記のあたりを確認してみてはいかがでしょうか。

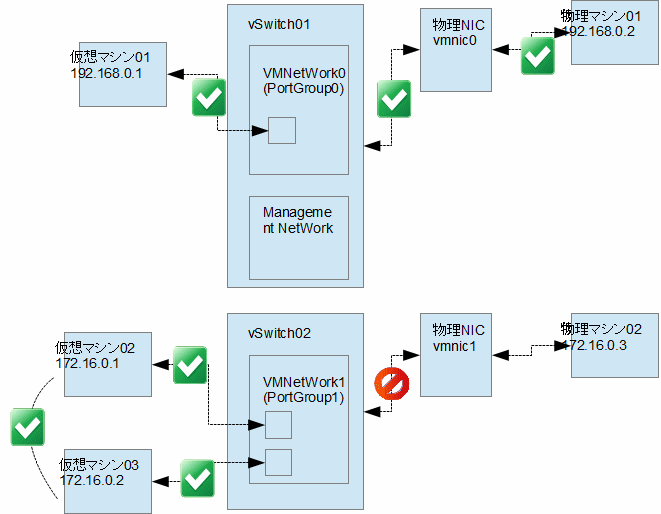

vSwitch02に、vmnic1を割り当てられているか。
vSphere Client で ESXiの「構成」タブ→「ネットワーク」でvSwitch02を見たときに、
既に疎通できているvSwitch01と同様になっているか。
- 「物理アダプタ」に vmnic1 が割り当てられているか。
- vmnic1 に ×アイコンがついていないか。
vmnic1 の物理接続が正しいか。
ESXiをインストールしているサーバ（HW)の構成によりますが、
物理ポートが2ポート以上あるのであれば、vmnic1が意図した物理ポートに紐づいているかが気になります。
たとえば、MACアドレスなどからvmnicと物理ポートとの紐づけがわかります。
- ESXiから認識されていない物理ポートに接続されていないか？
サーバHWの機種や自作マシンによっては、物理NICがESXiに認識されていないことがあります。 - vmnic1以降のvmnicが意図した順序で認識されているか？
サーバHWのポート数が多い場合、物理的なポートの並びと、vmnicの番号が異なる場合があります。
vSwitch02 に接続されている物理NW構成に問題なそうか？
物理NWで、物理マシン同士で疎通できるか？
たとえば、下記のような確認ができると思います。
- 途中経路に物理スイッチがあるのであれば、その設定確認
- vSwitch02に、172.16.0.0 のセグメントの VMkernel ポートを一時的に作成してPing。
- 物理マシン01を一時的IP変更してに172.16.0.0のNWに接続してPing。
物理マシン02でファイアウォールでPingが遮断されていないか。
物理マシン02のOSのファイアウォール（Windowsファイアオール / iptables など）で
Ping（ICMP）が遮断されていないか？
※OSや環境によっては、デフォルトで遮断されることがあるため。
以上です。ご参考まで。
